捷图ZDY3300S型煤矿用全液压坑道钻机的结构和主机的组成

发布时间：2022/12/1 14:42:56 点击次数：1280

ZDY3300S型煤矿用全液压坑道钻机,采用分组式布置，全机分主机机体、电机泵组输出装置、操作机构三大部分，各部分之间用软管连接，摆布灵活，解体性好，便于搬迁运输，在运输条件较差的地区，主机机体还可以进一步解体。

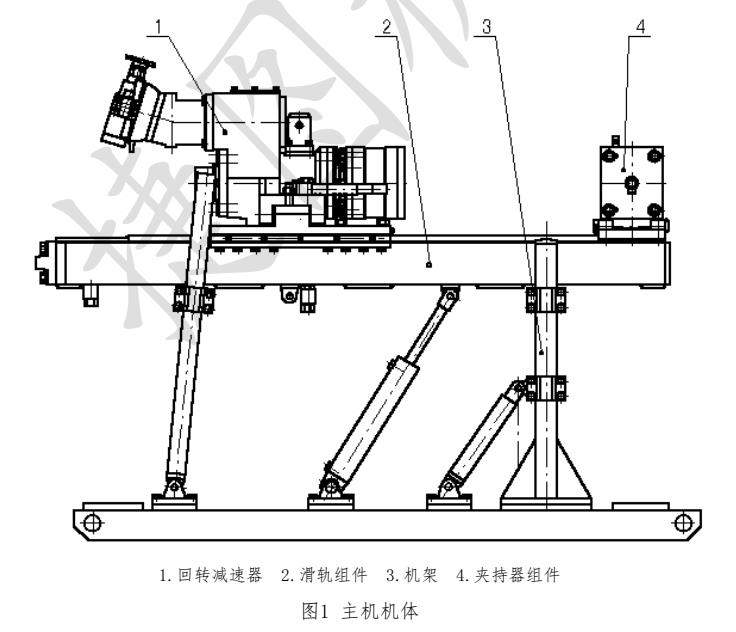

钻机主机机体由回转减速器、夹持器组件、滑轨组件、机架组成。各部分之间装拆方便。

回转减速器由斜轴式变量马达、齿轮减速器和胶套式液压卡盘组成。马达经两级齿轮减速，驱动主轴及液压卡盘实现钻具的回转。调节马达排量可以改变回转减速器的输出速度。主轴为通孔结构，通孔直径75mm，回转减速器安装在给进机身的拖板上，借助给进油缸沿机身导轨往复运动，实现钻具的给进或起拔。回转减速器具有侧向开合装置。

液压卡盘采用液压夹紧、弹簧松开常开式结构，具有自动对中，安全可靠、卡紧力大等特点，它不但能保证正常钻进，还可用来升降钻具、强力起拔等（卡盘可配用不同规格的钻杆、更换卡瓦时，用专用工具压缩卡瓦组的弹簧并将其放入胶筒内）。

夹持器组件采用碟形弹簧夹紧，油压松开的常闭式结构。固定在滑轨组件机身的前端，用于夹持孔内钻具，还可配合回转减速器实现机械拧卸钻杆。夹持器组件卡瓦座落在卡瓦座上, 靠上下两根销杆限制卡瓦的退出。圆周方向靠卡瓦座上的一对平键固定。将两根销杆抽出，卡瓦就可以取出，夹持器组件通孔即可通过108mm的粗径钻具。
